Vysoko rýchla automatická 3 v 1 strojna na horké vyplňovanie džúsu do PET plastových lahvičiek

Vysoko rýchla automatická 3 v 1 strojna na horké vyplňovanie džúsu do PET plastových lahvičiek

Parameter
SÚVISIACE VÝROBKY

Parameter

GRANDEE MACHINE

Ak hľadáte spoľahlivé a efektívne zariadenie na balenie ovočného drevoživka, nehladajte ďalej ako Vysoko rýchla automatická 3 v 1 mašina na horeče napĺňanie ovočného drevoživka do PET plastovej lahvica.

Tento zariadenie bol vytvorený na rýchle a efektívne zabalenie šťáv do PET syntetických lahví. Mohol by pravdepodobne spracovať mnoho rôznych kontajnerov a tvarov, čo ho robí vhodným a univerzálnym pre široké spektrum spoločností.

Medzi zoznam výnimočných vlastností tohto produktu patrí jeho rýchlosť. Môže vyplniť a zabaliť kontajnery na úrovni až 12000 za hodinu, čo ho robí ideálnym pre produkčné behy s vysokou objemovou výťažnosťou. GRANDEE MACHINE zariadenie je mimoriadne presné, čo zabezpečuje konzistentnú a spoľahlivú výplňovu a balenie každýkrát, nezávisle od jeho rýchlosti.

a pretože je rýchly a platný, vysokorýchlostný automatický 3 v 1 džúsový balenie je tiež veľmi jednoduché na obsluhu. Ponúka užívateľsky prívetivý ovládač dotykovej obrazovky, ktorý umožňuje rýchlo a jednoducho upraviť nastavenia a monitorovanie výkonu.

Výkon prístupu 3 v 1 navyše zvyšuje jeho účinnosť. Ponúka nádobku plniaci plniar a uzávierka všetko v jednom produkte je kompaktný. To nielen šetrí priestor vo vašom výrobnom centre, ale aj zefektívňuje proces balenia, čím sa znižuje pravdepodobnosť chýb a zabezpečuje hladký a efektívny postup.

Vysokorýchlostná automatická 3 v 1 stroj na namávku ovocného džúsu s teplou namávkou do PET plastových lahví od GRANDEE MACHINE je vynikajúci investíciou, či už ste malý výrobca džúsu alebo jednoducho veľkomer. Dokáže vám pomôcť zvýšiť výrobné ceny, usporiadať balicí postup a zabezpečiť konštantne prvé triedy výrobok. Tento revolučný produkt je nevyhnutnosťou pre každú operáciu s balením kapalín, ktorá sa skladá z vynikajúcich rýchlostí, presnosti a jednoduchej použiteľnosti.

GRANDEE MACHINE je umiestnená v meste Zhangjiagang, blízko Šanghaje v Číne. Som expert v oblasti mechanizácie na balenie kapalín po celom svete. Máme viac ako 10 000 štvorcových metrov štandardnej továrne, ktorá zákazníkom ponúka rôzne vývojové produkty, inžinierske dizajny, konzultácie, technické služby a iné integrované EPC riešenia

Popis produktov

Stroj na foukanie, vyplňovanie a uzátvorkovanie lahví Combiblock

1. Pokročilý riadiaci systém

Výrobok našej spoločnosti, vysokoškorná rotádna úplne automatická mašina na foukanie flašiek CGX, používa riadiacu systém sestavenú z SIMATIC HMI (rozhranie človek-stroj), průmyselnej riadiacej systémy Siemens S7 série (PLC systém) a príslušných riadiacich detekčných a vysielených mechanizmov. Celý systém je stabilný, spoľahlivý a reaktívny.

2. Bezpečnostný ochranný systém stroja
Každý momentový bod a kľúčový bod stroja je vybavený momentovými ochráncom, fotoelektrickými ochrannými prepináčmi, prechoduovými ochrannými prepináčmi a inými ochrannými opatreniami, aby sa zabezpečilo bezpečné fungovanie zariadenia, predišlo nútenému fungovaniu robota a tak sa predĺžil životnost stroja a znížili sa náklady na údržbu príslušiek.

3. Vzhľad lahve
Stroj na foukanie je znázornený na obrázku. Automatický rotáčny stroj na foukanie je vysokorýchlostný dvojkrokový stroj na foukanie, ktorý naše spoločnosť úspešne vyvinula po absorpcii najpokročilejších technológií na výrobu flašiek na svete dnes. Stroj sa hlavne skladá z automatického krmiva (hopper, zdvihový mechanizmus, celý mechanizmus krmivej dráhy), ohrevaciu pečiarou, hlavným strojom na foukanie, elektrickým ovládaci systémom a pneumatickým ovládaci systémom.

NO	Model	Kapacita	Veľkosť fľaše
1	8-24-8	12000BPH	500ml
2	8-32-8	15000BPH	500ml
3	8-40-10	16000BPH	500ml
4	12-42-15	18000BPH	500ml
5	16-40-15	24000BPH	500ml
6	20-60-18	36000BPH	500ml

Hlavný technický parameter
Hlavy			Namávka: 60, uzatváranie: 15
Kapacita			24000BPH（500ml plastová lahva s džúsom）
Prípustný typ fľaše			Pet lahev
Prípustný typ fľaše	Rozsah priemeru fľaše	D=50～95mm
Prípustný typ fľaše		Rozsah výšky fľaše	H=150～320mm
Pracovné napätie			380V, 50HZ, 3P
Typ namávky			Teplá namávka
Teplota vyplňovania			85-92
Zásadné vyplňovanie			normálny tlak s systémom refluksu
Ovládacia napätie (DC)			24V
Krútiace moment zátacky			0.6～2.8Nm (Prispôsobiteľné)
Výkon			7,5 kW
Rozmery(LŠV)			3100X2950X2850mm (Podlieha konečnému výkresu)
Hmotnosť			Približne 8T

1. Napájanie a rozusporiadenie predform

Používa sa zriedkavo dokonalá svetová štandardizovaná metóda prenosu a usporiadania predform, pri ktorej predformy prechádzajú cez výťažku pre predformy a sú odovodené na usporiadač predform. Vnútri usporiadača sú predformy automaticky triedené a doručené dvoma naklonenými otáčajúcimi cylindermi so rovnakou rýchlosťou, a zostávajúce budú vybrané hviezdou a návratene do nádoby na predformy. Celý proces usporiadania predform je úplne automatický a má vysokú efektivitu bez poškodení predform.

2. Ohrievač predform na flachu

Úvod do sušiacho stroja

Úvod k sušiacemu stroju: Jadro stroja, ako napríklad uzátvorkovacia valcová časť flašovej sušiacej ventilovej ostrvy, je celkom dovážaná a na mieru vyrobená od firmy SEITZ. Sušiace flašy vysokotlaký plyn je znovu použitý pre potreby nízkej tlakové plynu. Invertovaná štruktúra ohrievacej peči úspori 15% energie. Sušenie flašiek má funkcie merania tlaku a odmietania zlej flaše. Stav behu systému môže byť monitorovaný zdaline. Používa sa vylepaná moldová rámova konštrukcia, za ktorú sa vybavuje vysoce efektívne a stabilne pracujúce zariadenie. Behová dráha zariadenia je patentovaná, s nízkou vibráciou, nízkym hlukom a stabilnou a spoľahlivou operáciou.

Automatická fúziovacia strojová forma

Forma je dôležitým faktorom ovplyvňujúcim proces fúzie PET lahví, a tvar forme môže znížiť alebo zvýšiť náročnosť prispôsobenia procesu. Napríklad, posilnenie, oblúk prechádzky a podmienky odvodenia tepla na spodku majú vplyv na prispôsobenie procesu a priamo ovplyvňujú kvalitu lahve, preto doporučujeme zákazníkom venovať pozornosť originálnemu a jedinečnému baleniu produktu, ktoré je zároveň pekné, a zohľadniť, či vybraný typ lahve môže spĺňať požiadavky na použitie, najlepšie ho nechať preskúmať našich profesionálnych dizajnérkov. Keď sa forma objedná na mieru, je hlavnou vecou vyjasniť materiál a rozmery na inštaláciu. Urobte požiadavky na kapacitu a výšku produkcie.

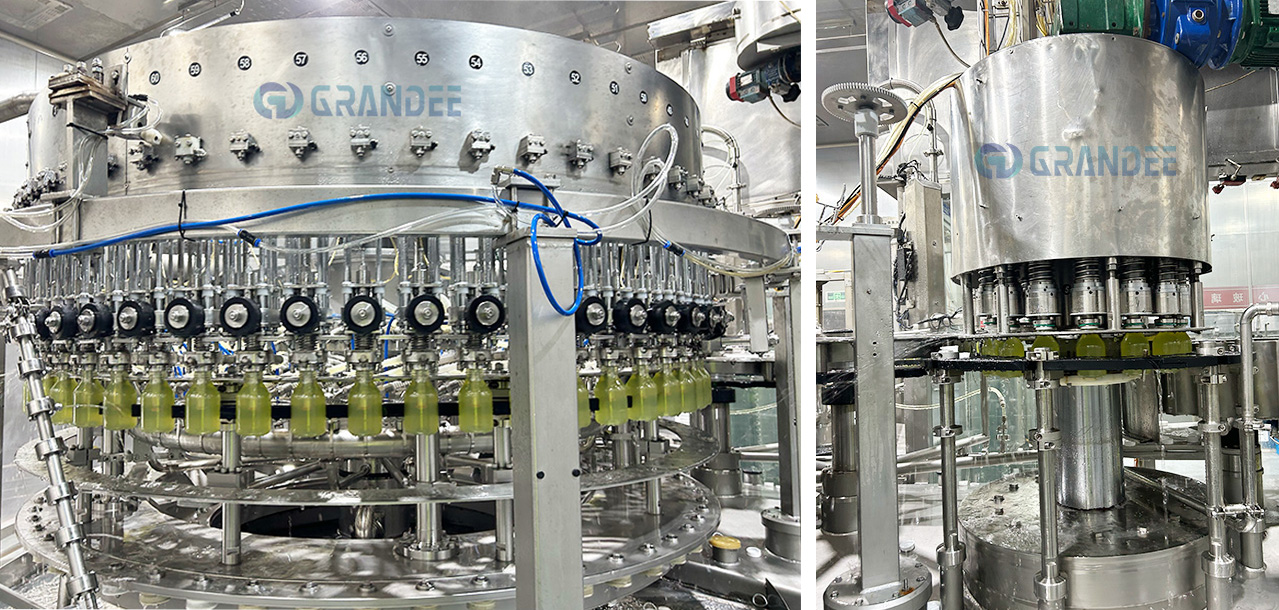

Výhody stroja na naplnovanie a uzátvorkovanie

1) Otočný disk je vyrobený zo nerdzavého ocele ANSI304.

2) Veľká rovinná ložisková jednotka, hladká a spoľahlivá prevádzka.

3) Vyplňovanie používa metódu gravitačného vyplňovania. Špeciálne dizajnovanie ústia vyplňovacieho ventilu môže efektívne zabrániť kapaniu. Zároveň špeciálne dizajnom kanálov ventilu sa dá udržiavať malý a stabilný stĺp vyplňovacej tekutiny.

4) Používa sa kruhový druh tekutinového zberníka, pričom hladina je riadená spojitým senzorom a regulátorom prietoku
ventil.

5) Naplnovací ventil je vybavený čisticím pohárom, ktorý môže vykonať dôkladné CIP cyklové čistenie naplnovacieho ventila.
6) Pomocou magnetického konštantného krútiaceho hlavu sa dosahuje stabilný a spoľahlivý účinok krútenia.

7) Na vodiči na zásuvky je nainštalovaná sada fotoelektrických snímačov. Keď nie je na vodiči pre zásuvky žiadna zásuvka, stroj sa automaticky zastaví, čo efektívne predchádza tomu, aby sa neobjavili lahve bez zásuvky.

8) Je prítomný detekčný snímač pri vstupe lahiev na krútiaci stroj, a zámecký valic pre zásuvky spájaný s vodičom pre zásuvky a dosiekou súčasne riadia vypustenie zásuviek, čo zabezpečuje, že sa zásuvky zastavia, keď nie sú žiadne lahve, a zníži stratu zásuviek.

Smažobný systém pre dopravnú pásu

Mažiaci agent na sprejovanie pre pások, vhodný na maženie reťazových plátov pre výrobné linky balení v potravinárskych, vodných, nápojových, pivných, konzervárskych a iných priemyselných odvetviach

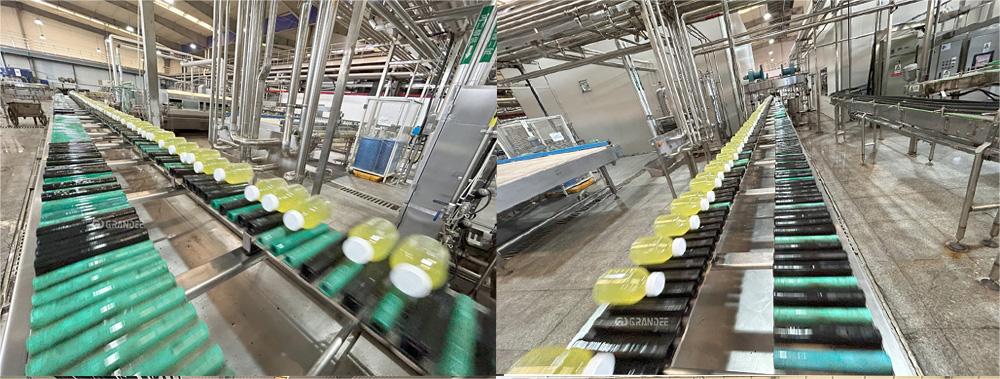

Sterilizačné zariadenie na lahve

Môže prevrátiť lahve (sklené lahve alebo PET lahve), ktoré boli už naplnené a uzatvorené, aby
sterilizácia vnútra fľaše mesačne a krycie vysokou teplotou nápoje vo fľaši. Režný pás prevracia dokončené fľaše z kolmého na horizontálny pri sterilizácii víka a ústia fľaše. A pás prenáša fľaše do chladickej tunelu
Na stroji sa používa najvyššie kvalitné režné reťazové opatie, stabilnejšie a spoľahlivejšie pri jeho práci, neruší sa fľaše. Rýchlosť systému prenosu je nekonečne premenná

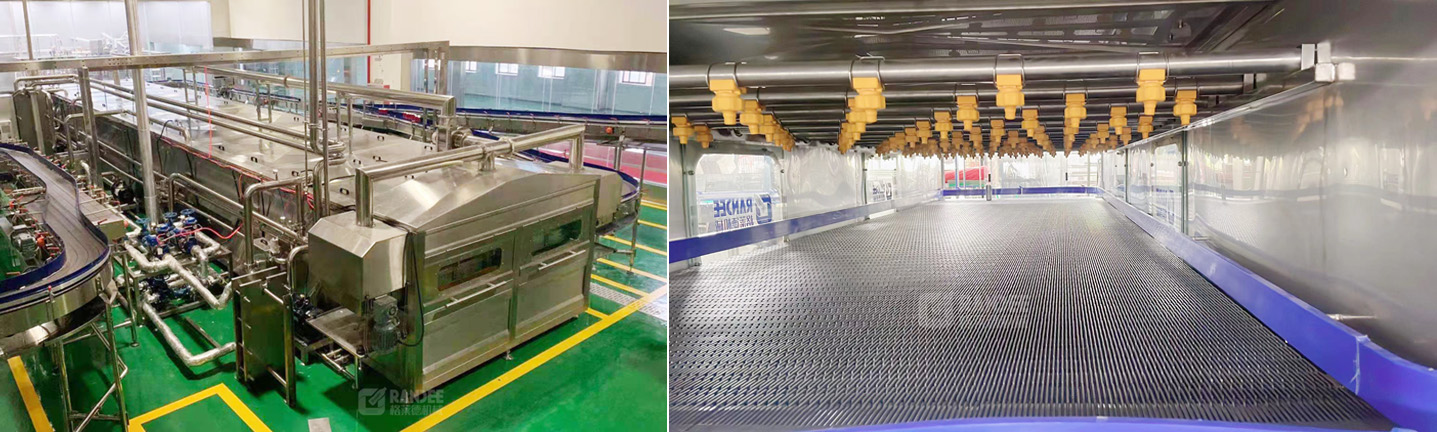

Neustály sprškový chladicí tunel

Je vhodný na chlodenie rôznych druhov lahodných alebo konzervovaných horkých nápojov. V rôznych temperatúrnych zónach je kontajner sprškaný vodou s rôznymi teplotami, čo je fáza sterilizácie a chladenia. Tento sprškový chladicí tunel môže znížiť teplotu horkých nápojov vyplnených na 36-40 stupňov alebo zvýšiť teplotu. Tento sprškový chladicí tunel používa trietapový recykling chladenej vody:
1) Prvá časť používa vodu o teplote 85-65 stupňov;
2) Druhá časť je o teplote 50-35 stupňov,
3) Tretia časť používa aseptický vodný sprchovací systém. Teplota výstupnej fľaše je nižšia ako 35-40 stupňov

Začiakovacia strojna na džúsy

Stroj na výplň oxidovaných nápojov

Malá vodná naplnovacia strojna

Vyplňovací stroj na ovocnú drevo

Stroj na napĺňanie minerálnej vody

Naplnovací a balicí stroj na flaše

Jednostupňový alebo dvojstupňový RO vodný čistiaci systém

Syrá vodná nádrž → Pumpy syrej vody → Filtr kvarcového písku → Aktivovaný uhlíkový filter → Filter 5 mikron → Filter 1 mikron → Vysokotlaká pumpy → Prvá odvrátne osmotická zariadenie → Medzikovová nádrž → Zvyšovacia pumpy → (Druhá vysokotlaká pumpy → Druhá odvrátne osmotická zariadenie) → Ozonový mixér → Čistá voda pumpy → Čistá vodná nádrž → Externá dodávacia pumpy → Titanový trubičkový filter → Externá dodávka → Na vyplňovací stroj

Automatický OPP BOPP tepelná lepená označovacia stroj

Automatická BOPP nálepkovacia stroj je široko použiteľný pre rôzne materiály kontajnerov a nálepiek. Náklady na jednotlivé nálepky sú relatívne nižšie, môže tak spĺňať požiadavky používateľov s rôznymi druhmi kontajnerov. Je to jedno z najekonomičnejších typov strojov pre hromadné výroby a integrované operácie. Zariadenie využíva masovú modularizáciu v dizajne, aby bolo jednoduché a jednoduché pre používateľov meniť lahve. Či už ide o výmenu hviezdicovej kolesa, vodiacej dosky alebo ručnú reguláciu rýchlosti až po automatickú kontrolu rýchlosti, napríklad zmena nálepky vyžaduje len zmenu programu PLC, koncept produktu, ktorý je zameraný na používateľov a pre nich sa rozvíja, je prejavovaný vo všetkom.

Automatická PVC PE mašina na lepenie etiket so stahovacím rukávom

Tento úplne automatický stroj na označovanie rukávok je vhodný pre rôzne druhy flašiek, ako sú kruhle flašky, štvorcové flašky, oválne flašky atď. Tento stroj môže automaticky vydať a preciť film a presne označovať rukávky, čo významne ušetrí pracu a zvýši pracovnú efektivitu. Stroj sa môže široko používať na nápojové flašky, kosmetické flašky, flašky na šampon atď.

Spôsob fungovania balicího stroja

Jednodielová foliová obalovacia stroj je založená na tepelných skrátavacích vlastnostiach obalovacieho filmu. Používa fotoelektrické prepinace senzory na meranie online. Zbierané signály sú ovládané a spracované programami PLC (programovateľný regulátor). Prenosná páska sa používa na spojité kladenie lahoviek, ich oddelovanie a celý proces je dokončený mechanizmom ako napríklad: kladenie lahoviek, spojité tlačenie a lahviek, jednoduché foliace obalenie, výber a tvorba filmu, tepelný kanál na skrátanie a chlodenie a formovanie.

Robótny paletovač

Ktoré prispievajú k robotizácii systému paletovania, majú kompaktné telo a vysoký výkon. Sú vhodné na balenie lahví s pitnou vodou, džuom, uhľanatými nápojmi atď. s výrobnou kapacitou až 520 vrstiev/h. Možno vybrať vhodné modely robotov podľa pracovných kusov. Nosnosť 110kg, 140kg, 185kg, 315kg, 500kg, 700kg.

Počet	Položka	Dáta
1	Výkon	15KW (bude zmenené podľa rôznych modelov)
2	Robot	KUKA, ABB, NACHI
3	Maximálna nosnosť na paletu	1,6tuny (bude zmenené podľa rôznych modelov)
4	Veľkosť palety	1200x1000mm ( môže byť prispôsobené podľa požiadaviek zákazníka)
5	Rýchlosť paletovania	10-80 balíkov/min (rýchlosť paletovania je spojená s veľkosťou palety a formou skupinovania každej vrstvy)
6	Materiál palety	drevo alebo plast
7	Celková veľkosť	(D) 8000MMxŠ(4500MMxV)3000MM (bude sa meniť podľa rôznych modelov)
8	Hmotnosť stroja	4500KG(bude zmenené podľa rôznych modelov)

Pre viac informácií sa neváhajte s nami kontaktovať poslať dotaz !

Profil spoločnosti

GRANDEE MACHINE je umiestnená v meste Zhangjiagang, blízko Šanghaje v Číne. Som expert v oblasti mechanizácie na balenie kapalín po celom svete. Máme viac ako 10 000 štvorcových metrov štandardnej továrne, ktorá zákazníkom ponúka rôzne vývojové produkty, inžinierske dizajny, konzultácie, technické služby a iné integrované EPC riešenia

Som spoločnosť vedúca v technológii, máme vyššiu technológiu a tímové nadarované ľudské zdroje v oblasti tečúcich baliek strojov, elektrotechniky, počítačovej techniky atď. Naše hlavné produkty sú kombinované stroje na foukanie, vylitie a uzátvorkovanie, stroje na sterilné chladné vylitie, vybavenie na čistenie vody, stroje na vylitie pitnej vody, prevádzková linka na výrobu džúsu a sodovej vody, linka na vylitie a uzátvorkovanie do plechoviek, kompletné systémy na foukanie, etiketovanie a balenie.

Často kladené otázky

1	Čo je aseptické studené plnenie a prečo je lepšie pre džúsy a mlieko?	Aseptické studené plnenie znamená, že kvapalina a obal sa sterilizujú samostatne a následne sa napĺňajú a uzatvárajú v sterilnom prostredí za izbovej teploty (20–25 °C). Je lepšie pre džúsy a mlieko, pretože zachováva ich prirodzenú chuť, farbu a živiny bez použitia tepla a zároveň umožňuje dlhodobé skladovanie bez potreby chladenia.
2	Aké výrobky je možné plniť pomocou aseptického studeného plnenia? (džúsy, mlieko, mliečne výrobky, čaj)	Aseptické studené plnenie je vhodné pre džúsy, mlieko, mliečne výrobky, čaj a iné citlivé kvapaliny.
3	Umožňuje aseptické plnenie predávať výrobky bez chladenia?	Áno, aseptické plnenie umožňuje predávať výrobky bez chladenia. Sterilný proces plnenia a obalovanie umožňujú dlhodobé skladovanie pri izbovej teplote po niekoľko mesiacov.
4	Aké predĺženie trvanlivosti sa dosiahne aseptickým studeným plnením?	Aseptické studené plnenie predĺži trvanlivosť o 6 mesiacov v porovnaní s horúcim plnením.
5	Akú metódu sterilizácie používa vaša aseptická plniaca stroj?	Naša aseptická plniaca stroj používa vodík peroxid v parnej forme (VHP) na sterilizáciu obalov a sterilizáciu z ocele pre plniacu prostredie.
6	Aké sú požiadavky na hygienickú miestnosť (čistú miestnosť) pre inštaláciu?	Stroj sa musí inštalovať v čistej miestnosti triedy 100 (ISO 5) pre plniacu zónu, pričom okolitá oblasť musí byť triedy 10 000 (ISO 7). Vyžaduje sa kladný tlak vzduchu a filtračný systém HEPA.
7	Aké typy fliaš sú kompatibilné – len PET alebo tiež HDPE a sklo?	Kompatibilné sú fliaše z PET, HDPE aj zo skla.
8	Aká je minimálna životaschopná výrobná kapacita pre aseptické plnenie?	3000 fliaš za hodinu (BPH) pre malé aseptické linky.
9	Ako sa náklady na aseptické plnenie porovnávajú s horúcnym plnením?	Hoci počiatočná investícia do vybavenia pre aseptické plnenie je o 20–30 % vyššia ako pri horúcom plnení, náklady na jednu fľašu sú často nižšie v dôsledku ľahších PET fliaš, úspor energie (žiadny chladiaci tunel) a vyšších výrobných rýchlostí.
10	Poskytujete školenie pre obsluhu systému aseptickej plnenia?	Áno, poskytujeme školenie na mieste pre vašich operátorov a údržbový tím. Školenie zahŕňa obsluhu stroja, čistenie (CIP/SIP), základné odstraňovanie porúch a bezpečnostné postupy. Sú zahrnuté školiace manuály a video návody.
