GRANDEE MACHINE zlokalizowana w mieście Zhangjiagang, niedaleko Szanghaju w Chinach. Specjalizujemy się w dziedzinie maszyn do opakowywania cieków na całym świecie. Posiadamy ponad 10 000 metrów kwadratowych standardowych hali produkcyjnych, oferując klientom szeroki zakres usług, takich jak projektowanie produktów, inżyniering, konsultacje oraz techniczne usługi integrowane EPC.

Opis Produktów

Maszyna do dmuchania, wypełniania i zakręcania butelek Combiblock

1. Zaawansowany system sterowania Maszyna do wydmuchiwania butelek CGX produkowana przez naszą firmę korzysta z systemu sterującego składającego się z interfejsu SIMATIC HMI (interfejs człowiek-maszyna), systemu przemysłowego Siemens S7 (systemu PLC) oraz powiązanych mechanizmów sterujących, detekcyjnych i wykonawczych. Cały system jest stabilny, niezawodny i szybki w reakcji. 2. System ochrony bezpieczeństwa maszyny Każdy punkt momentu obrotowego i kluczowy punkt maszyny wyposażony jest w ochrony momentowe, fotorelayowe przełączniki ochrony, przełączniki ochrony chodu oraz inne środki ostrożności, aby zapewnić bezpieczne działanie urządzenia, uniknąć wymuszonego działania robota, co przedłuża żywotność maszyny i obniża koszty konserwacji części zamiennych. 3. Wygląd maszyny do wydmuchiwania butelek jest przedstawiony na rysunku Automatyczna rotacyjna maszyna do wydmuchiwania to szybka dwuetapowa maszyna do wydmuchiwania butelek, którą nasza firma pomyślnie opracowała, aby wchłonąć najbardziej zaawansowaną technologię produkcji butelek na świecie dzisiejszym. Maszyna składa się przede wszystkim z automatycznego urządzenia do podawania (zbiornik, mechanizm podnoszenia, całość mechanizmu toru podawania), pieca grzewczego, głównej maszyny do wydmuchiwania, systemu sterowania elektrycznego oraz systemu sterowania pneumatycznego.

- Nie, nie.	Model	Pojemność	Rozmiar butelki
1	8-24-8	12000BPH	500ml
2	8-32-8	15000 bph	500ml
3	8-40-10	16000BPH	500ml
4	12-42-10	18000BPH	500ml
5	16-40-15	24000BPH	500ml
6	20-60-18	36000BPH	500ml

Opis funkcji

Schemat procesu pracy

Główny parametr techniczny

Główki			Maszyna do napełniania: 72, zakręcanie: 15
Pojemność			24000BPH（600ml butelka z napojem gazowanym）
Przydatny typ butelki			Butelka dla zwierząt domowych
Przydatny typ butelki	Zakres średnicy butelki	D=50～97mm
		Zakres wysokości butelki	H=150～310mm
Zużycie sprężonego powietrza			0.8m3/min (0.7MPa/h)
Zużycie wody chłodzącej			3000L/H
Temperatura wody chłodzącej			1-5°C
Napięcie robocze			380V, 50HZ
Napięcie sterujące (DC)			24V
Moment skrętu nakrętki			0.6～2.8Nm (Dostosowywalny)
Moc			7.5KW
Wymiary (DSW)			4276X3980X3100mm (Zgodnie z ostatecznym rysunkiem)
Waga			Okolo 12T

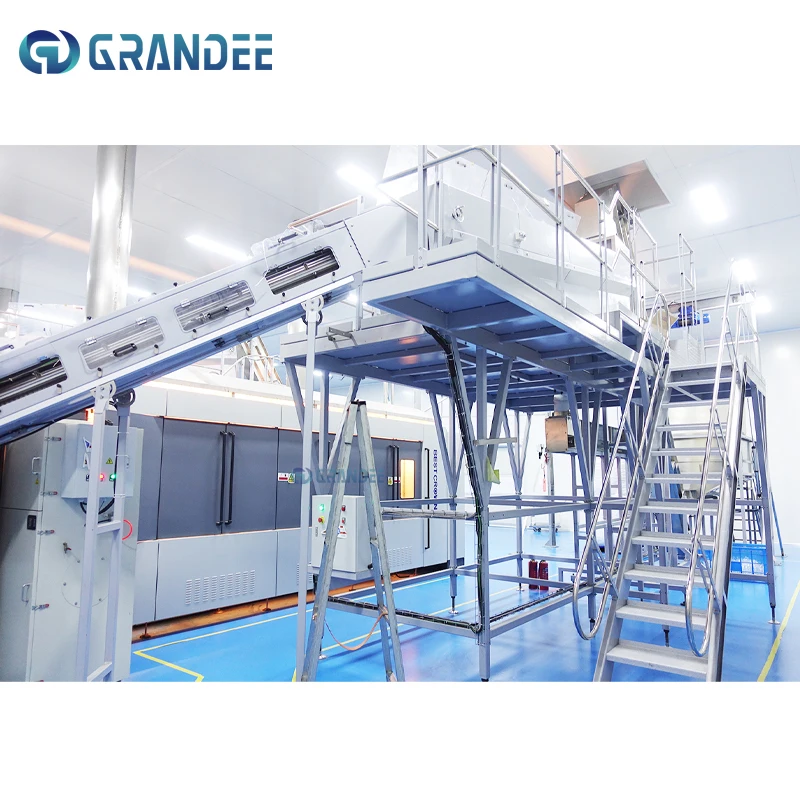

1. Podawanie preform i rozplątywacz

Adoptuje on dojrzały, światowy standard metody podawania i rozkładywania preform, w której preformy przechodzą przez podnosiciel preform i są przekazywane do urządzenia do rozkładywania preform. Wewnątrz urządzenia do rozkładywania preformy są automatycznie sortowane i dostarczane przez dwa nachylone wały obrotowe poruszające się z tą samą prędkością, a pozostałe będą wybrane przez gwiaździe koło i zwrócone do zbiornika preform. Cały proces rozkładywania preform jest pełny automatyczny i charakteryzuje się wysoką wydajnością bez zadrapań preform.

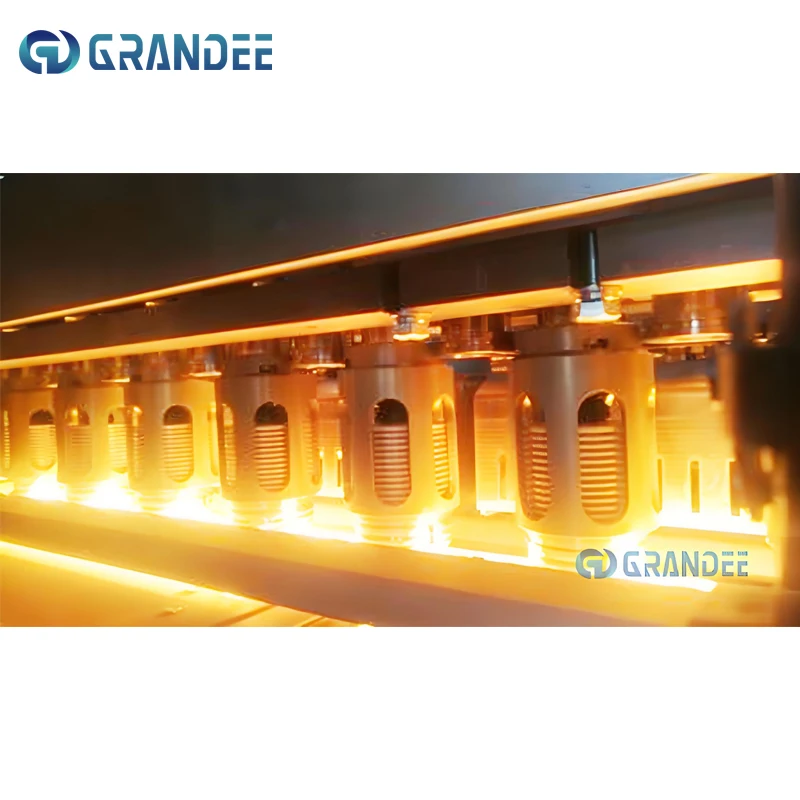

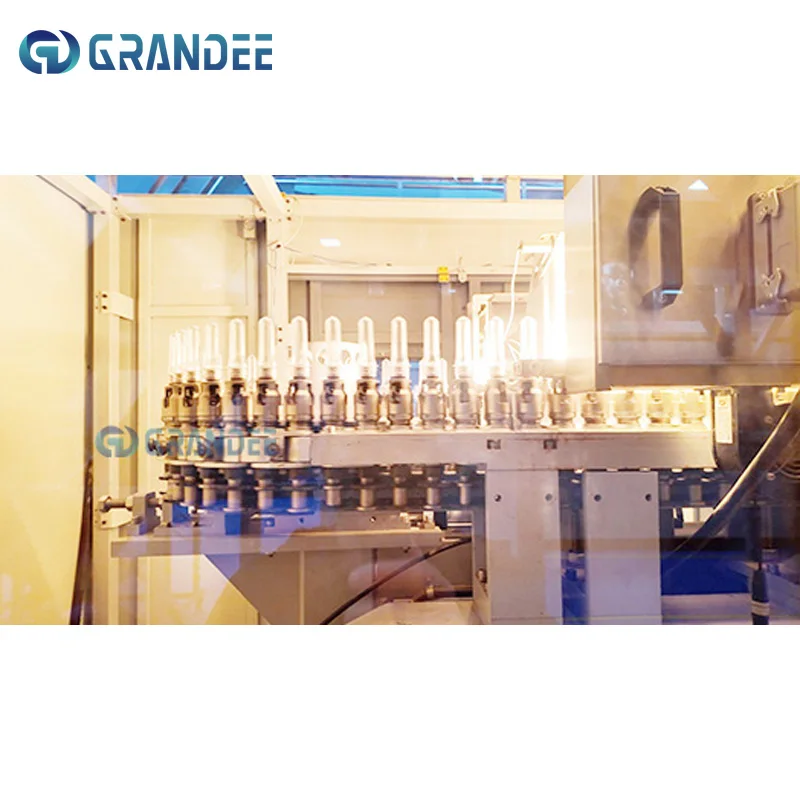

2. Grzałka preform butelek

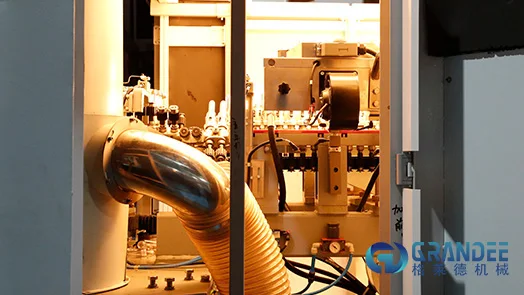

Wprowadzenie do maszyny do dmuchania Podstawowe części, takie jak cylindry szczelne wentylatora dmuchania, są importowane i dostosowywane przez SEITZ. Zastosowano odzyskiwanie wysokiego ciśnienia gazu do potrzeb niskiego ciśnienia. Struktura odwróconego pieca nagrzewczego oszczędza energię o 15%.

Wydmuchiwarka butelek ma funkcje wykrywania ciśnienia i odrzucania uszkodzonych butelek. Stan działania systemu można monitorować zdalnie. Wykorzystując skuty ramy form o wysokiej sile, urządzenie działa efektywnie i stabilnie. Tor ruchu urządzenia jest opatentowany, z niskim poziomem wibracji, niskim hałasem oraz stabilnym i niezawodnym działaniem! Forma automatycznej maszyny do wydmuchiwania Forma jest ważnym czynnikiem wpływającym na proces wydmuchiwania butelek PET. Jej kształt może zwiększać lub zmniejszać trudność w dostosowywaniu procesu. Na przykład, wzmacnianie, łuk przyprowadzającego i warunki odprowadzania ciepła na dnie mają wpływ na dostosowywanie procesu i bezpośrednio wpływają na jakość butelki, dlatego sugerujemy klientom, aby zwracali uwagę na nowatorskie i unikalne opakowania produktów, które są jednocześnie piękne, uwzględniając, czy wybrany typ butelki może spełnić wymagania użytkowe, najlepiej, aby był sprawdzony przez naszych profesjonalnych projektantów. Podczas personalizacji formy najważniejsze jest określenie materiału i rozmiaru montażowego. Trzeba ustalić wymagania dotyczące pojemności produktu i wysokości.

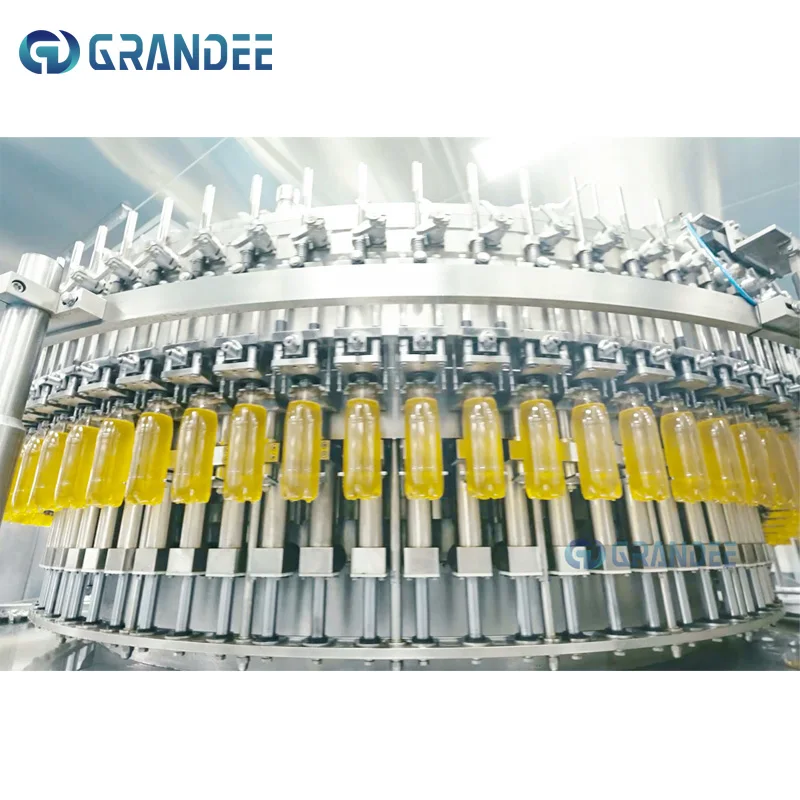

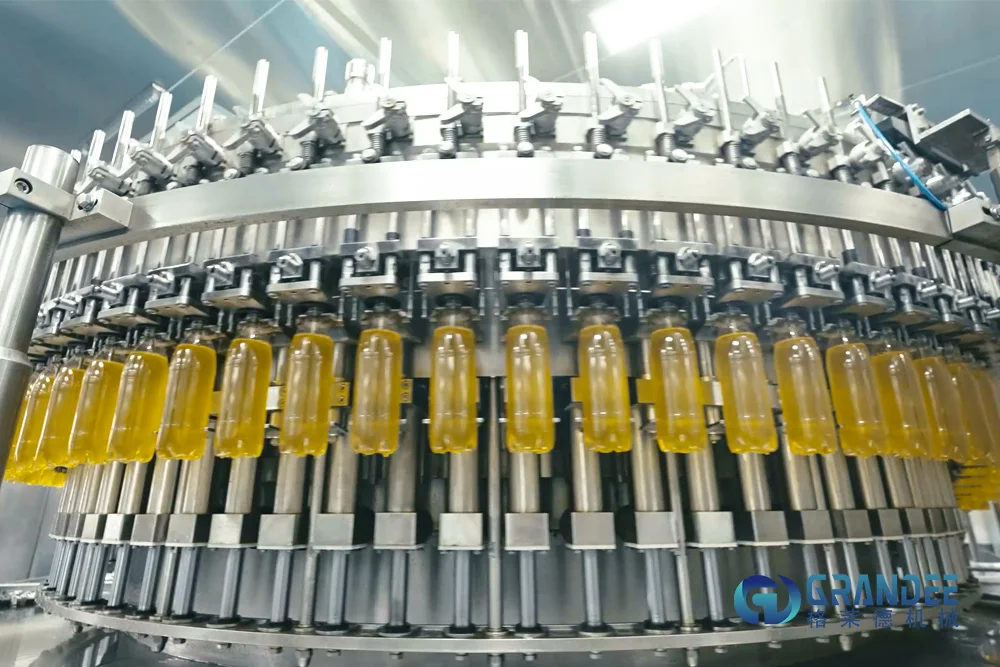

Przewagi maszyny do napełniania i zakręcania

1) Obrotowy dysk wykonany jest ze stalowej nierdzewnej ANSI304. 2) Duże płaskie łożysko, gładkie i niezawodne działanie. 3) Wypełnianie stosuje metodę wypełniania przez siłę ciężkości. Specjalny projekt otworu zaworu wypełniającego może skutecznie uniknąć kropli. W tym samym czasie specjalny projekt kanału przepływowego zaworu wypełniającego utrzymuje małą i stabilną kolumnę cieczy wypełniającej. 4) Zastosowano cylindrowy zbiornik cieczy, a poziom cieczy kontrolowany jest przez czujnik ciągły i zawór regulujący przepływ. 5) Zawór wypełniający wyposażony jest w filiżankę do oczyszczania, która może wykonywać kompleksowe cykliczne oczyszczanie CIP zaworu wypełniającego. 6) Używany jest magnetyczny stały moment nakręcania, efekt nakręcania jest stabilny i niezawodny. 7) Na przewodzie spadającego nakrętku zainstalowany jest zestaw fotorelayów. Gdy na przewodzie spadającym brak jest nakrętek, maszyna automatycznie przestaje działać, co skutecznie unika braku nakrętków na butelkach. 8) Dostarczany jest przełącznik detekcji wejścia butelek do nakręcania. Zamek cylindra nakrętkowego połączony z przewodem i płytą nakrętkową steruje wydajnością nakrętków, zapewniając, że nakrętki są zatrzymane, gdy brak butelek, zmniejszając straty nakrętków.

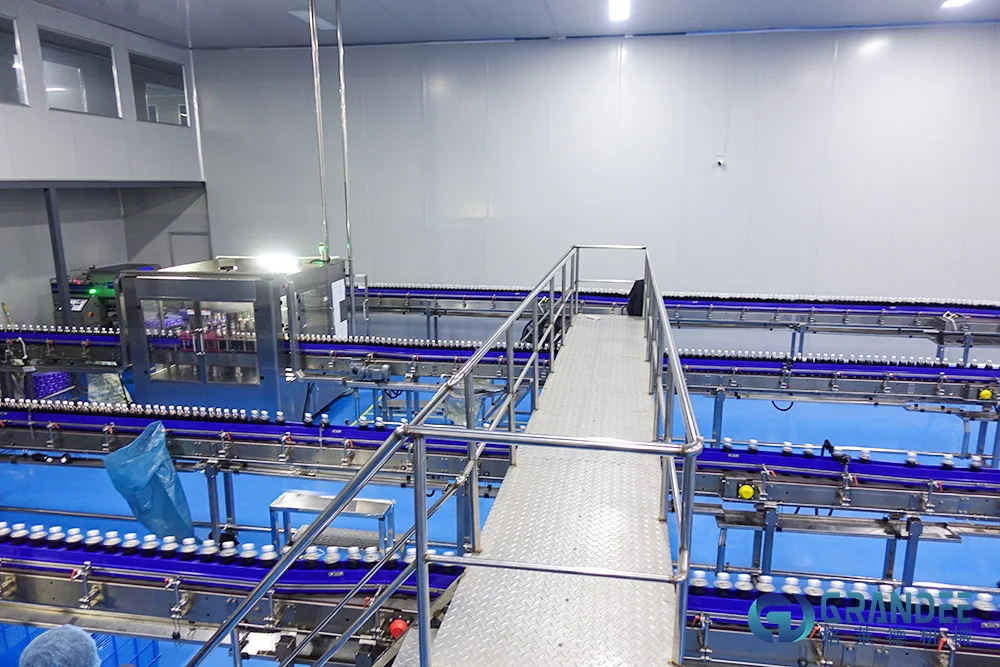

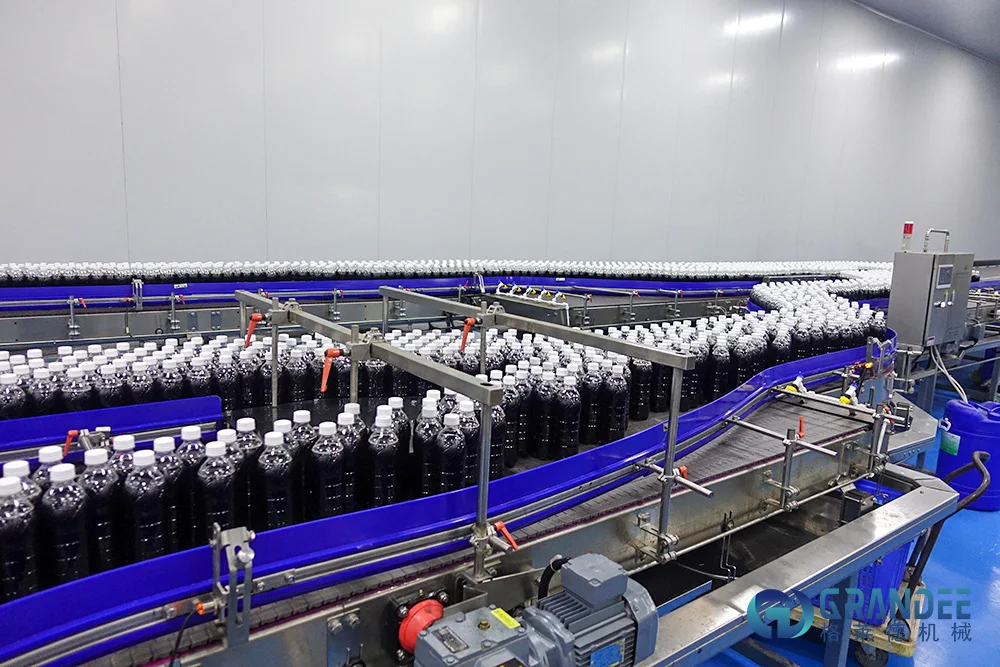

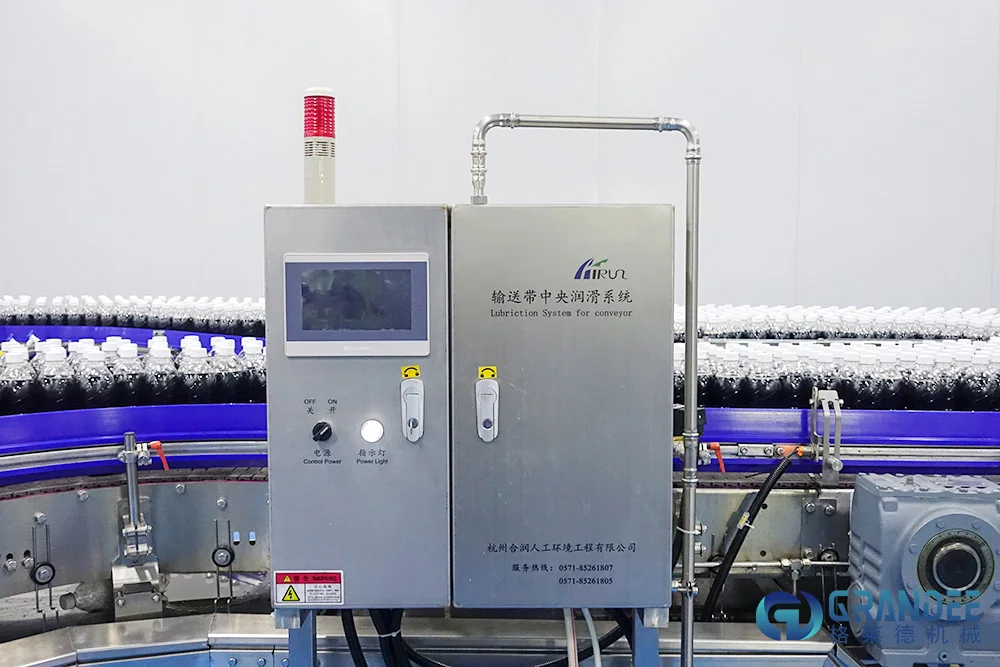

System smarowania dla konwera

Środek do smarowania taśmy transportacyjnej, odpowiedni dla przemysłu spożywczego, wody, napojów, piwa, przypraw i innych gałęzi pakowania łańcuchów płytek taśmy transportacyjnej.

Imię	Marka	Obszar
PLC	Siemens	Niemcy
Inwerter	Siemens	Niemcy
Kontaktor	Siemens	Niemcy
Ekran dotykowy	Siemens	Niemcy
Inwerter	Siemens	Niemcy
Silnik	ABB	Szwajcarskie
CZĘŚCI PNEUMATYCZNE	FESTO	Niemcy
Części elektryczne	Schneider	Francja
