Parametry

GRANDEE MACHINE zlokalizowana w mieście Zhangjiagang, niedaleko Szanghaju w Chinach. Specjalizujemy się w dziedzinie maszyn do opakowywania cieków na całym świecie. Posiadamy ponad 10 000 metrów kwadratowych standardowych hali produkcyjnych, oferując klientom szeroki zakres usług, takich jak projektowanie produktów, inżyniering, konsultacje oraz techniczne usługi integrowane EPC.

Opis Produktów

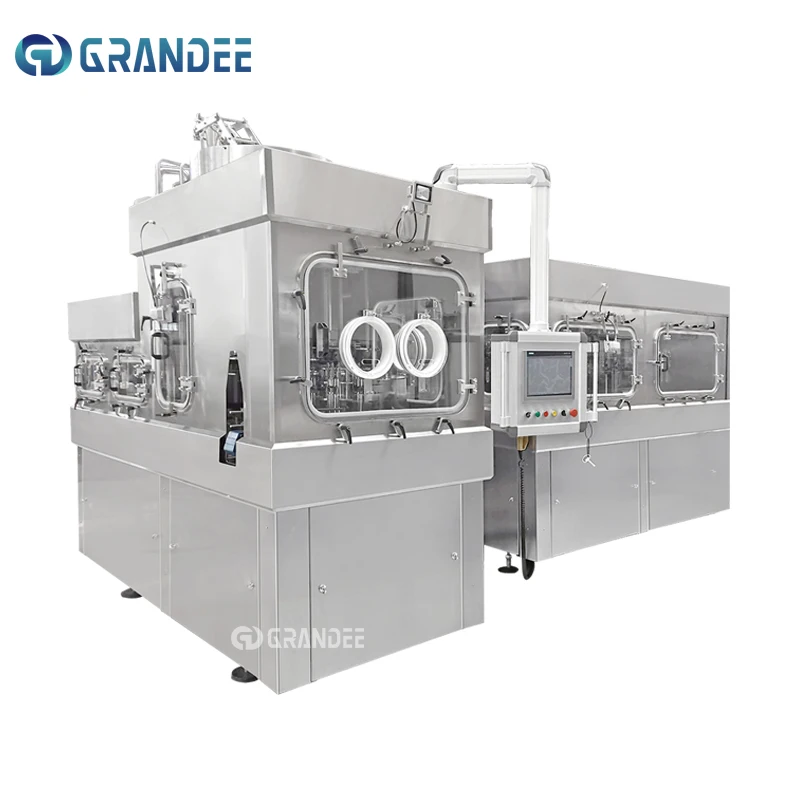

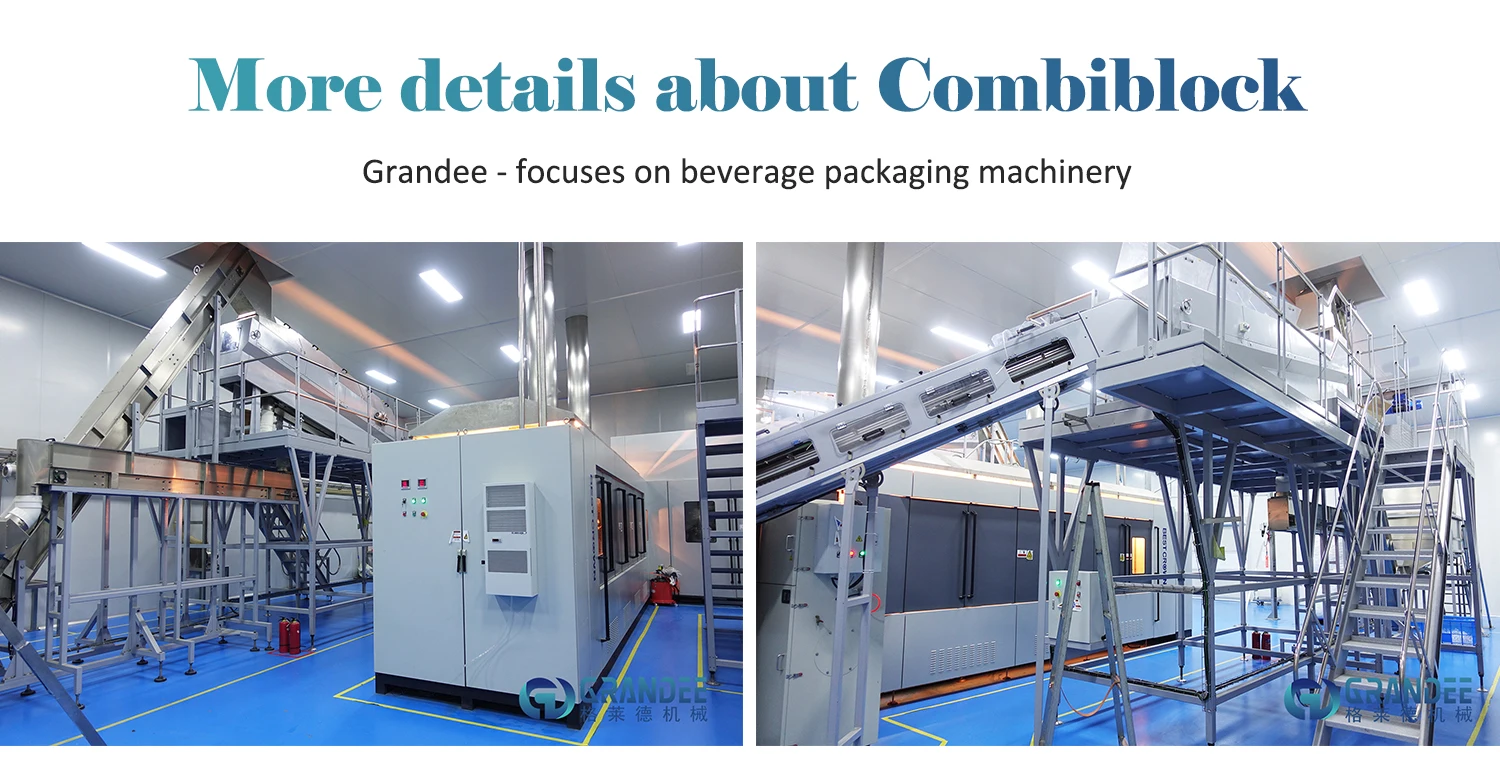

Maszyna do dmuchania, wypełniania i zakręcania butelek Combiblock

1. Zaawansowany system sterowania

Maszyna do wydmuchiwania butelek CGX produkowana przez naszą firmę korzysta z systemu sterującego składającego się z interfejsu SIMATIC HMI (interfejs człowiek-maszyna), systemu przemysłowego Siemens S7 (systemu PLC) oraz powiązanych mechanizmów sterujących, detekcyjnych i wykonawczych. Cały system jest stabilny, niezawodny i szybki w reakcji.

2. System ochrony bezpieczeństwa maszyny
Każdy punkt momentu obrotowego i kluczowy punkt maszyny wyposażony jest w ochrony momentowe, fotorelayowe przełączniki ochrony, przełączniki ochrony chodu oraz inne środki ostrożności, aby zapewnić bezpieczne działanie urządzenia, uniknąć wymuszonego działania robota, co przedłuża żywotność maszyny i obniża koszty konserwacji części zamiennych.

3. Wygląd butelki
Maszyna do dmuchania jest przedstawiona na rysunku. Automatyczna obrotowa maszyna do dmuchania jest wysokoprędkością dwuetapową maszyną do dmuchania, którą pomyślnie opracowała nasza firma w celu zastosowania najbardziej zaawansowanej technologii produkcji butelek na świecie dzisiejszym. Maszyna składa się przede wszystkim z urządzenia do automatycznego ładowania (zbiornik, mechanizm podnoszenia, całość mechanizmu toru do ładowania), pieca grzewczego, głównej maszyny do dmuchania, systemu sterowania elektrycznego oraz systemu sterowania pneumatycznego.

Nie	Model	Pojemność	Rozmiar butelki
1	8-24-8	12000BPH	500ml
2	8-32-8	15000 bph	500ml
3	8-40-10	16000BPH	500ml
4	12-42-15	18000BPH	500ml
5	16-40-15	24000BPH	500ml
6	20-60-18	36000BPH	500ml

Główny parametr techniczny
Główki			Maszyna do napełniania: 60, zakrętki: 15
Pojemność			24000BPH（500ml plastikowa butelka z sokiem）
Przydatny typ butelki			Butelka dla zwierząt domowych
Przydatny typ butelki	Zakres średnicy butelki	Śr=50～95mm
		Zakres wysokości butelki	H=150～320mm
Napięcie robocze			380V, 50HZ, 3P
Typ wypełniania			Napełnianie na gorąco
Temperatura wypełniania			85-92
Zasada wypełniania			normalne ciśnienie z systemem refluksu
Napięcie sterujące (DC)			24V
Moment skrętu nakrętki			0.6～2.8Nm (Dostosowywalny)
Moc			7.5KW
Wymiary (DSW)			3100X2950X2850mm (Zgodnie z ostatecznym rysunkiem)
Waga			Około 8T

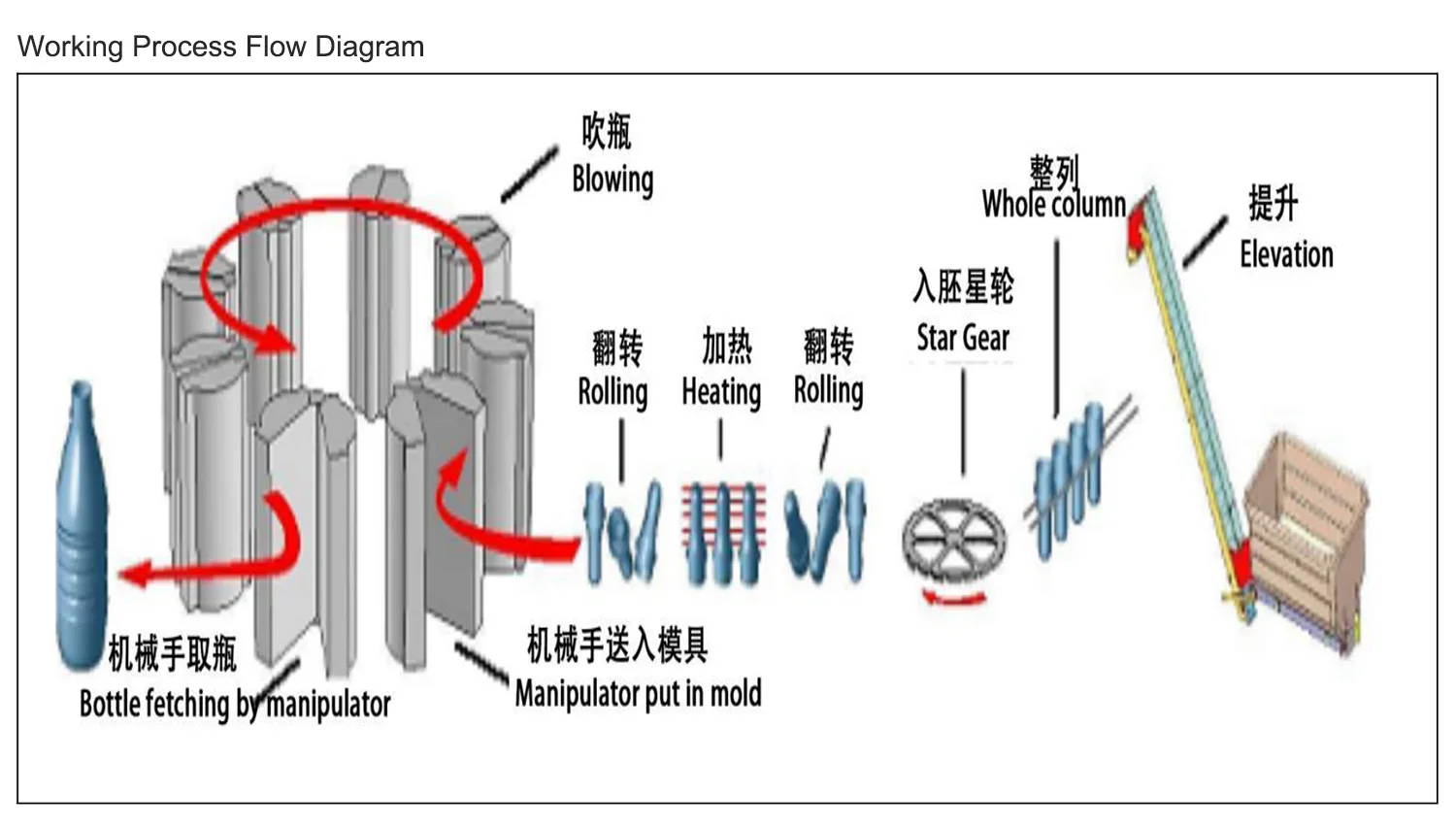

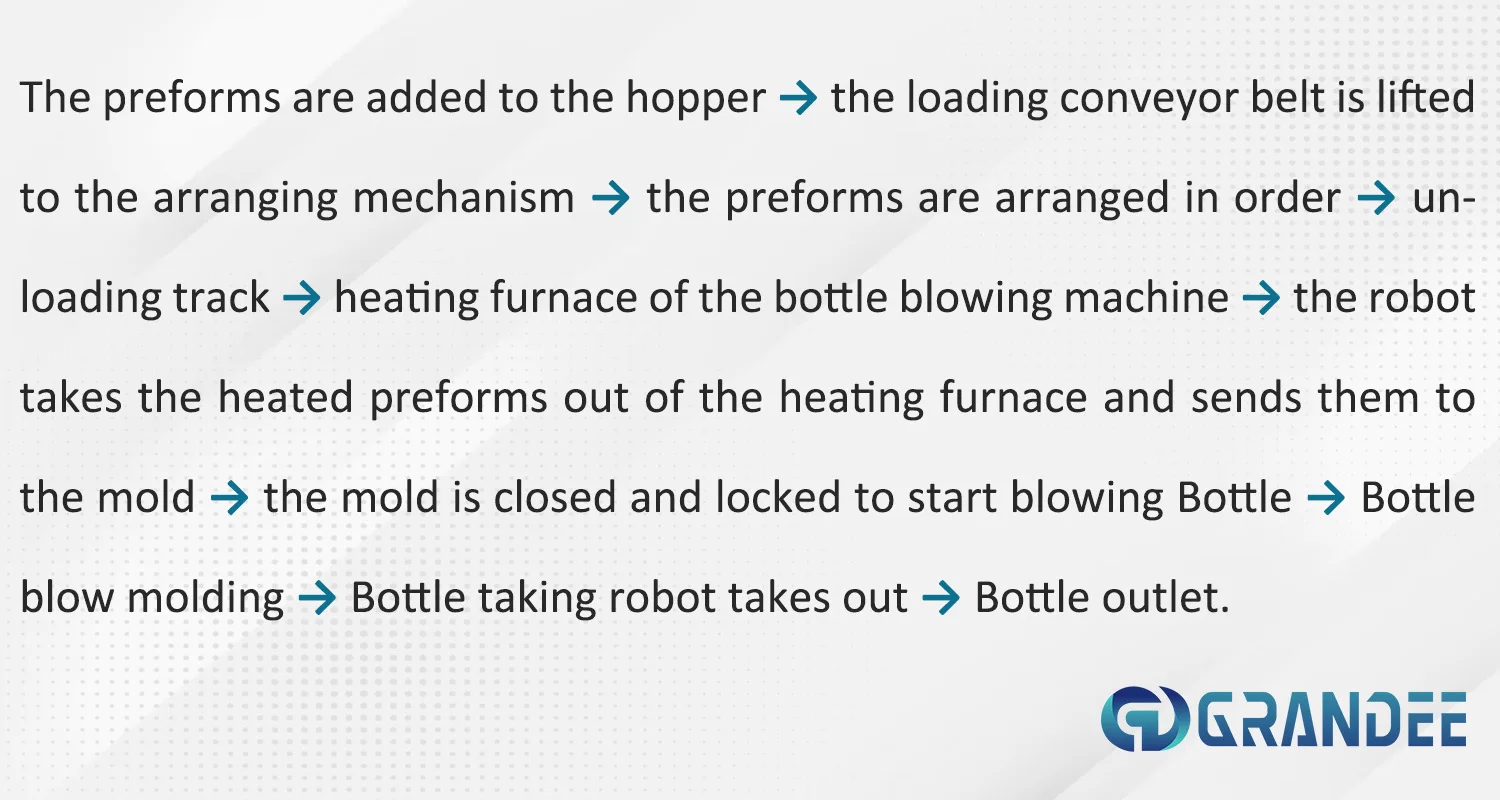

1. Podawanie preform i rozplątywacz

Adoptuje on dojrzały, światowy standard metody podawania i rozkładywania preform, w której preformy przechodzą przez podnosiciel preform i są przekazywane do urządzenia do rozkładywania preform. Wewnątrz urządzenia do rozkładywania preformy są automatycznie sortowane i dostarczane przez dwa nachylone wały obrotowe poruszające się z tą samą prędkością, a pozostałe będą wybrane przez gwiaździe koło i zwrócone do zbiornika preform. Cały proces rozkładywania preform jest pełny automatyczny i charakteryzuje się wysoką wydajnością bez zadrapań preform.

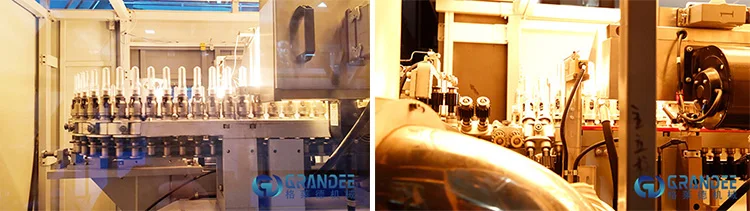

2. Grzałka preform butelek

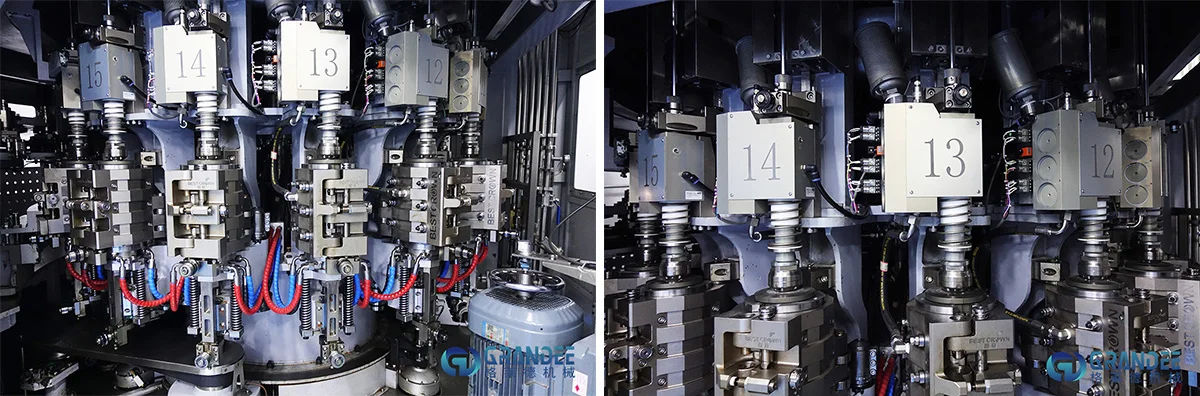

3.Wprowadzenie do maszyny wydmuszającej

Wprowadzenie do maszyny do dmuchania: podstawowe części, takie jak cylindryczne uszczelnienia wentylu dmuchania butelek, są importowane i dostosowywane przez SEITZ. Proces dmuchania butelek obejmuje odzyskiwanie wysokiego ciśnienia gazu dla potrzeb niskiego ciśnienia. Struktura odwróconego pieca nagrzewającego oszczędza 15% energii. Dmuchanie butelek ma funkcje detekcji ciśnienia i odrzucania zepsutych butelek. Stan działania systemu można monitorować zdalnie. Używanie wykuwanych ram form o wysokiej sile pozwala na efektywną i stabilną pracę urządzenia. Tor ruchu urządzenia jest opatentowany, zapewniając niskie wibracje, niski hałas oraz stabilne i niezawodne działanie!

Forma automatycznej maszyny do wydmuchiwania

Forma jest ważnym czynnikiem wpływającym na proces wydmuchiwania butelek PET. Jej kształt może zwiększać lub zmniejszać trudność w dostosowywaniu procesu. Na przykład, wzmacnianie, łuk przyprowadzającego i warunki odprowadzania ciepła na dnie mają wpływ na dostosowywanie procesu i bezpośrednio wpływają na jakość butelki, dlatego sugerujemy klientom, aby zwracali uwagę na nowatorskie i unikalne opakowania produktów, które są jednocześnie piękne, uwzględniając, czy wybrany typ butelki może spełnić wymagania użytkowe, najlepiej, aby był sprawdzony przez naszych profesjonalnych projektantów. Podczas personalizacji formy najważniejsze jest określenie materiału i rozmiaru montażowego. Trzeba ustalić wymagania dotyczące pojemności produktu i wysokości.

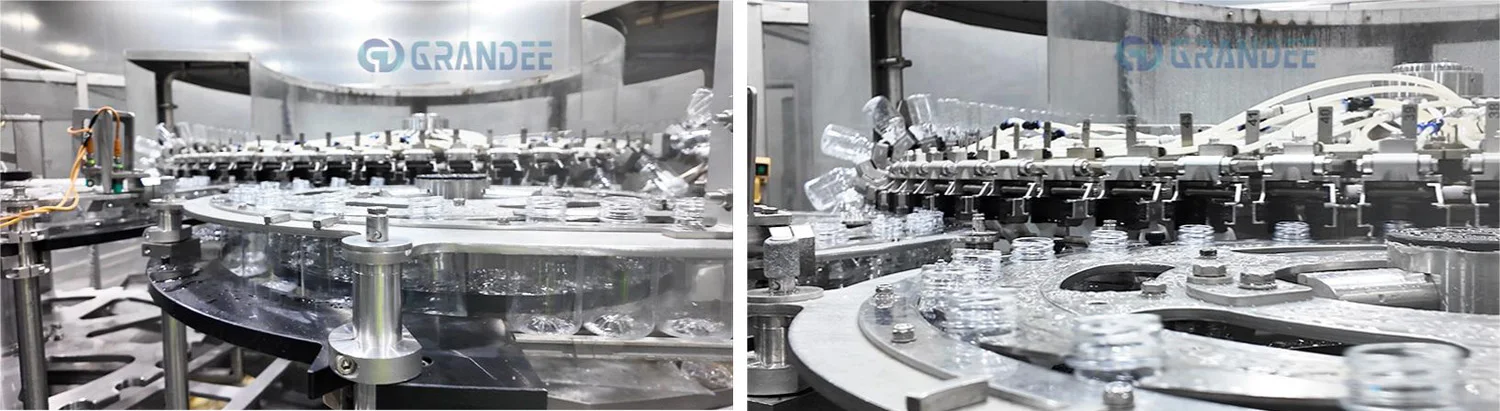

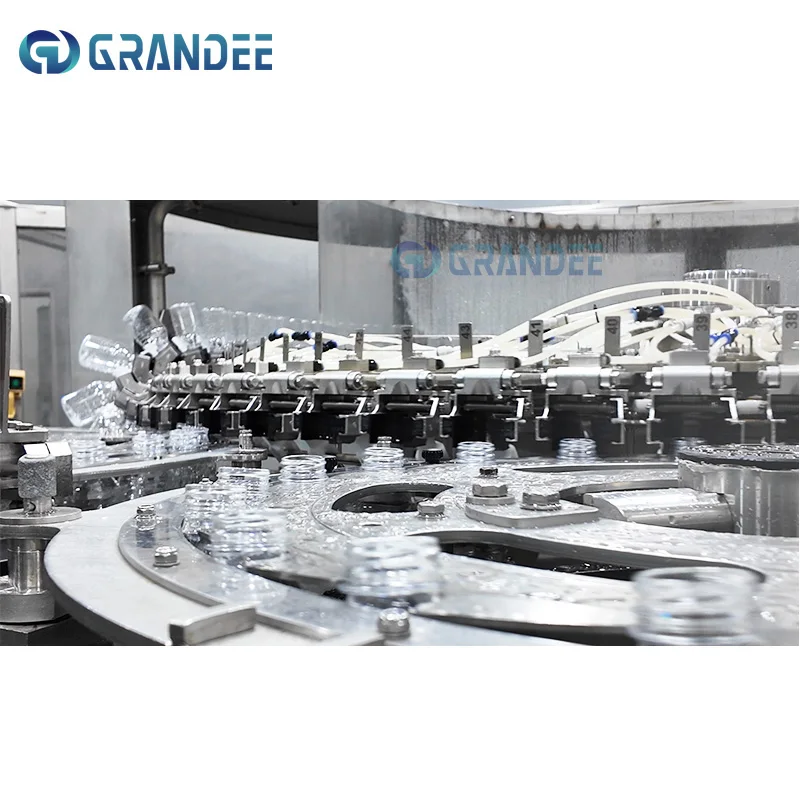

4.Automatyczna część myjna

Schwyty biorą butelki ze gwiazdowego koła wejściowego, podczas gdy są one wciąż napędzane przez gwiazdowe koło, co gwarantuje bezpieczne chwycenie. Po schwytaniu butelka jest przewracana o 180 stopni i centrzyk ponad dyszem, który kieruje strumieniem wody myju do środka butelki. Po okresie odpływu butelka jest ponownie odwracana do pionowej pozycji.

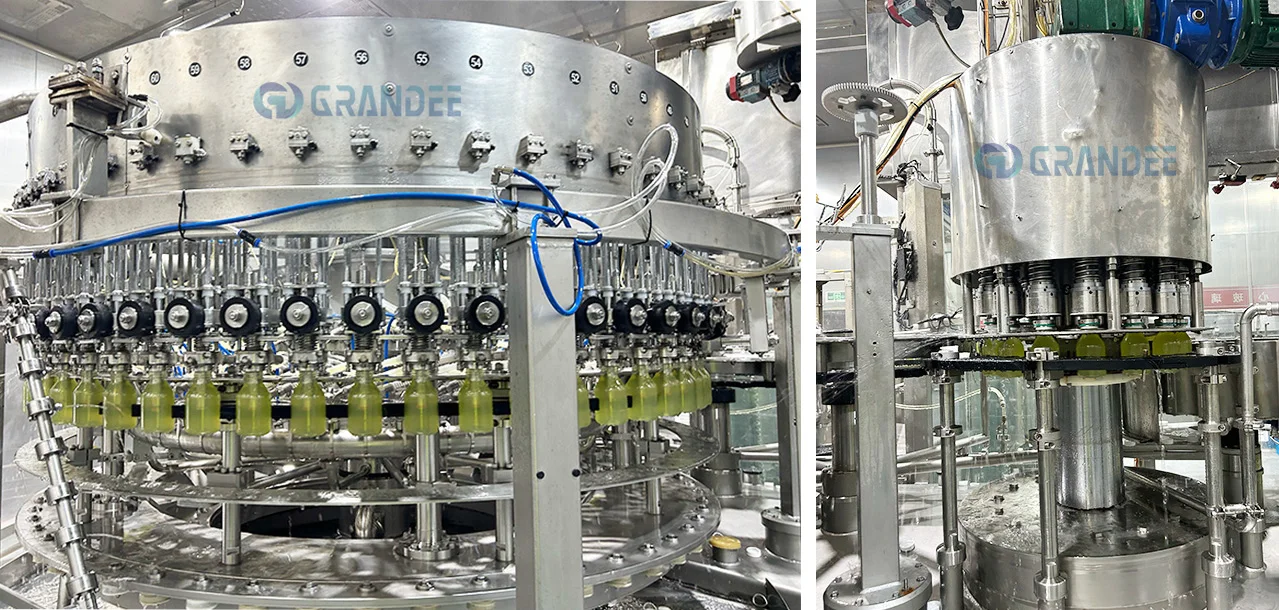

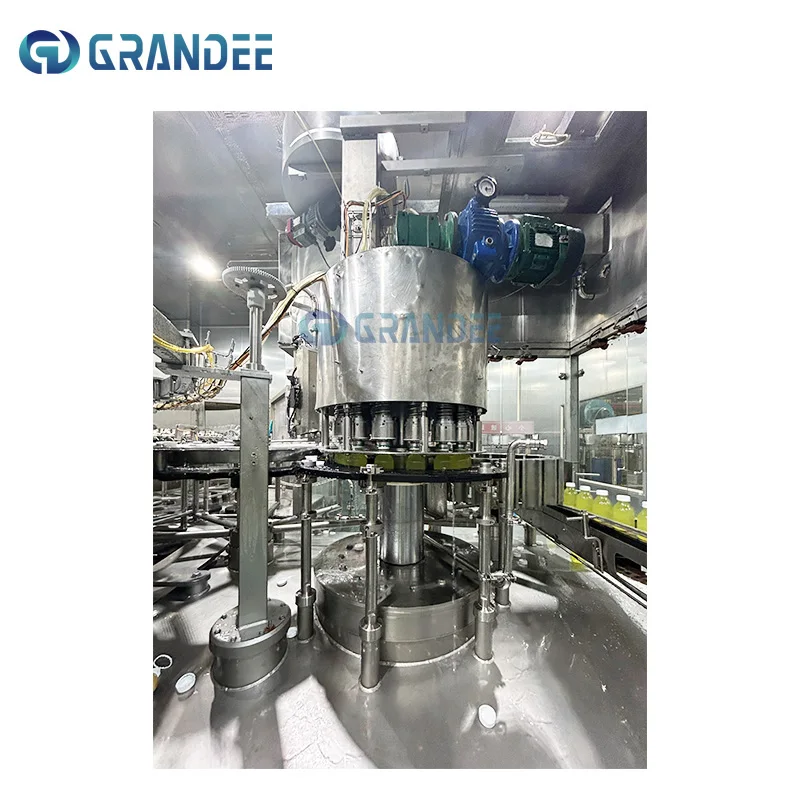

5.Przewagi maszyny do wypełniania i zakręcania

1) Obrotowy dysk wykonany jest ze stali nierdzewnej ANSI304.

2) Duże płaskie łożysko, gładka i niezawodna praca.

3) Wypełnianie odbywa się metodą grawitacyjną. Specjalny projekt otworu zaworu wypełniającego umożliwia skuteczne uniknięcie kapania. Simultanicznie, specjalnie zaprojektowany kanał przepływu zaworu wypełniającego pozwala na utrzymanie małej i stabilnej kolumny cieczy podczas wypełniania.

4) Zastosowano cylindryczny zbiornik cieczy, a poziom cieczy kontrolowany jest przez czujnik ciągły oraz zawór regulujący przepływ.
zawór.

5) Zawór wypełniający wyposażony jest w filiżankę do mycia, która umożliwia kompleksowe mycie CIP zaworu wypełniającego.
6) Używając magnetycznego regulatora momentu obrotowego do nakręcania wieczek, efekt nakręcania jest stabilny i niezawodny.

7) Na przewodzie do spadania wieczek zainstalowano zestaw fotocellów. Gdy na przewodzie do spadania nie ma wieczek, maszyna automatycznie przestaje działać, co skutecznie uniemożliwia pojawienie się butelek bez wieczek.

8) Przystawka do wykrywania butelek w maszynie do nakręcania wieczek została dostarczona, a zamek cylindra wieczka połączony z przewodem i płytą kierującą wieczkiem kontroluje zwalnianie wieczka, co gwarantuje, że wieczko się zatrzyma, gdy nie ma butelki, zmniejszając straty wieczek.

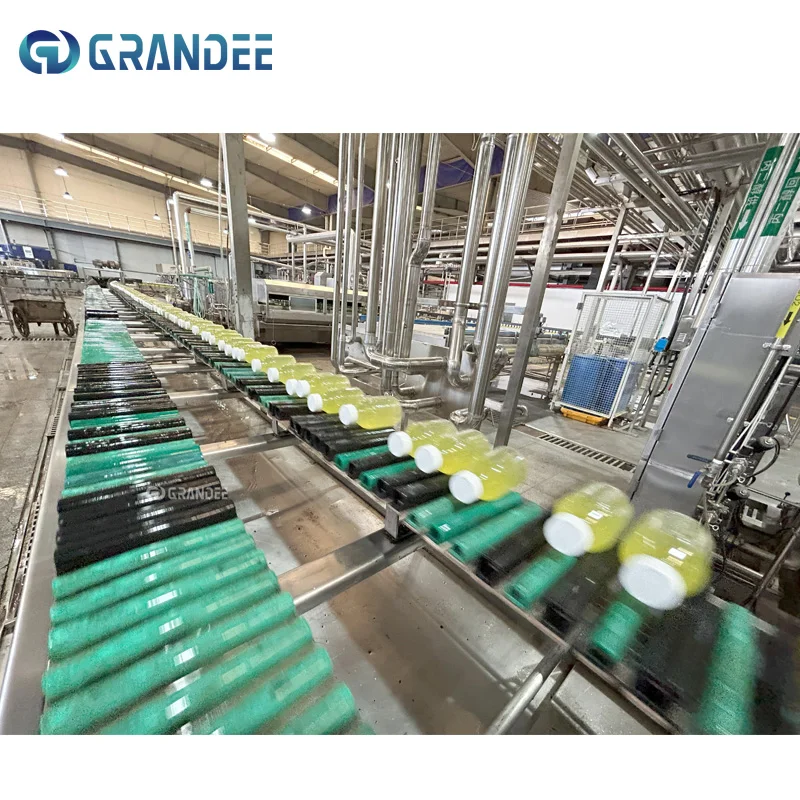

6.Urzędzenie do sterylizacji butelek

Może przewrócić butelki (szkliste lub PET), które zostały już wypełnione i zakorkowane, aby
dezynfekować wnętrze szyjki butelki i nakrętek za pomocą gorącego napoju w butelce. Łańcuchowy transporter przewraca gotowe butelki z pionu na poziom podczas dezynfekcji nakrętki i szyjki butelki. A transporter przenosi butelki do tunelu chłodzenia.
Użyto najwyższej klasy łańcucha transportowego na maszynie, co sprawia, że podczas pracy jest bardziej stabilna i niezawodna, nie łamie butelek. Prędkość systemu transportowego jest nieskończenie zmienna.

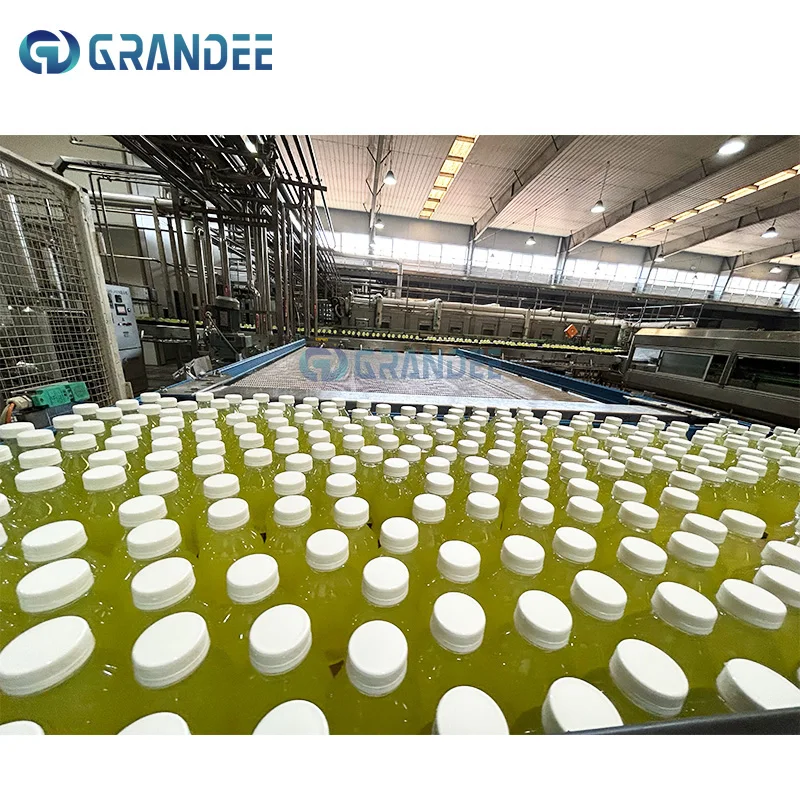

7.Wytrzymały tunelowy chłodziarka do spryskiwania

Przeznaczony do chłodzenia wszelkiego rodzaju napojów w butelkach lub puszkach.
W różnych strefach temperatury, pojemnik jest opryskiwany wodą o różnych temperaturach, co stanowi
fazę pasteryzacji i chłodzenia. Ten tunel chłodniczy z opryskiem może obniżyć temperaturę gorących napojów do 36-40 stopni lub podnieść temperaturę.
Ten tunel chłodniczy z opryskiem używa trójczłonowego systemu recyklingowego do chłodzenia wody:
1) Pierwsza część używa wody o temperaturze 85-65 stopni;
2) Druga część ma temperaturę 50-35 stopni,
3) Trzeci etap stosuje sterylizację wodną. Temperatura wyjściowych butelek wynosi poniżej 35-40 stopni.

8.System smarowania dla konwejera

Środek do smarowania taśmy transportacyjnej, odpowiedni dla przemysłu spożywczego, wody, napojów, piwa, przypraw i innych gałęzi pakowania łańcuchów płytek taśmy transportacyjnej.

Maszyna do napełniania sokami

Maszyna do napełniania napojami gazowanymi

Mała maszyna do wypełniania butelek wodą

Maszyna do napełniania soku

Maszyna do wypełniania wody mineralnej

Maszyna do wypełniania butelek i opakowywania

Jednoetapowy lub dwuetapowy system oczyszczania wody R.O.

Zbiornik surowej wody → Pompowanie surowej wody → Filtr z piasku kwarcowego → Filtr węglowy aktywny → Filtr 5 mikron → Filtr 1 mikron → Pompowanie wysokimi ciśnieniami → Urządzenie odwrotnej osmozy podstawowej → Zbiornik wody pośredniej → Pompowanie wzmacniające → (Pompowanie wysokimi ciśnieniami etap II → Urządzenie odwrotnej osmozy etap II) → Mieszalnik ozonu → Pompowanie wody czystej → Zbiornik wody czystej → Pompowanie zewnętrznego dostawcy → Filtr ruroczkowy z tytanu → Dostawa zewnętrzna → Do maszyny do wypełniania

Automatyczna maszyna do naklejania etykiet z gluem termopлавiacym OPP BOPP

Automatyczna maszyna do etykietowania BOPP jest powszechnie stosowana dla różnych materiałów pojemników i etykiet. Koszt każdej etykiety jest porównywalnie niższy, może ona spełniać wymagania użytkowników posiadających różnorodne rodzaje pojemników. Jest to jedno z najbardziej ekonomicznych modeli umożliwiających masową produkcję i zintegrowane działanie. Urządzenie wykorzystuje szeroko koncepcję modularnego projektu, aby ułatwić użytkownikom zmianę butelek. Czy to zastąpienie gwiazdkowego koła, przewodnicy, czy ręczna regulacja prędkości do automatycznego sterowania prędkością, jak zmiana etykiety wymaga tylko zmiany programu PLC, koncept produkcyjny urządzenia skierowany do użytkownika jest widoczny we wszystkich aspektach.

Automatyczna maszyna do naklejania etykiet z folii PVC PE oraz do kurczenia

Ten całkowicie automatyczny maszyn do etykietowania opakowań jest odpowiedni dla różnych rodzajów butelek, takich jak okrągłe butelki, kwadratowe butelki, owalne butelki itp. Ta maszyna może automatycznie zasilac i ciac film, a także precyzyjnie nakładać etykiety, co znacznie oszczędza siłę roboczą i poprawia wydajność pracy. Maszyna może być szeroko stosowana w przemyśle napojów, kosmetyków, szamponów itp.

Zasada działania maszyny opakowującej

Jednoelementowa maszyna do opakowywania filmem opiera się na właściwościach cieplowego kurczenia się folii pakującej. Używa czujników fotorelayowych do wykrywania online. Zbierane sygnały są kontrolowane i przetwarzane przez program PLC (programowalnego regulatora). Taśma konwejera służy do ciągłego doprowadzania butelek, ich rozdzielenia oraz wykonania całego procesu za pomocą mechanizmów, takich jak: naciśnięcie butelek, umieszczenie butelek, ciągły pchatek i butelka, pojedyncze opakowywanie filmem, pobieranie filmu i formowanie, kanał grzewczy do kurczenia się oraz chłodzenie i kształtowanie.

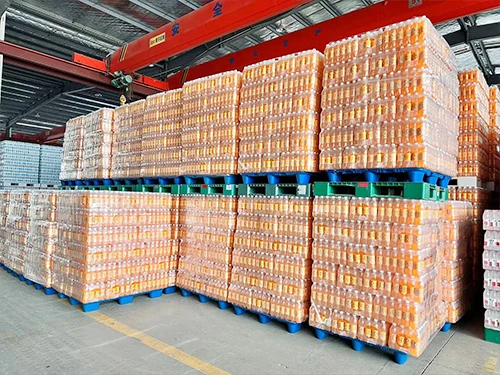

Robot Paletujący

Który przyczynia się do robotyzacji systemu paletyzującego, ma kompaktowe ciało i wysoką przepustowość. Jest odpowiedni do pakowania wody butelkowanej, soku, gazowanego napoju oczyszczonego itp. z pojemnością produkcyjną do 520 warstw/godz. Możliwe jest wybranie odpowiednich modeli robotów w zależności od elementów roboczych. Ciężar podnoszenia 110kg, 140kg, 185kg, 315kg, 500kg, 700kg.

- Nie, nie.	Element	Dane
1	Moc	15KW (zostanie zmienione w zależności od różnych modeli)
2	Robot	KUKA,ABB,NACHI
3	Maksymalna ładowność na paletę	1,6 tony (zostanie zmienione w zależności od różnych modeli)
4	Rozmiar palety	1200x1000mm (może być dostosowane według wymagań klienta)
5	Prędkość paletyzacji	10-80 paczek/min (prędkość paletyzacji zależy od rozmiaru palety i formy grupowania każdej warstwy)
6	Materiał palety	drewno lub plastik
7	Całkowity rozmiar	(D)8000MMx(S)4500MMx(W)3000MM (zostanie zmienione w zależności od różnych modeli)
8	Waga maszyny	4500KG (zostanie zmienione w zależności od różnych modeli)

Aby uzyskać więcej informacji, prosimy o kontakt z nami wyślij zapytanie !
